在现代无线通信、广播电视、安防监控以及各类射频信号传输领域，高频同轴电缆扮演着至关重要的角色。其中，5-1型高频同轴电缆（常标注为SYV-1）以其优异的性能和稳定的传输特性，成为100米及中短距离传输场景下的重要选择。其核心优势之一，便是采用了先进的双重屏蔽结构，有效保障了信号传输的纯净与可靠。
一、 认识5-1型SYV同轴电缆
“5-1”指的是电缆的特定规格，其中“5”通常代表其特性阻抗为50欧姆（部分标准中也可能指代其他结构参数），这是射频领域最常用的标准阻抗，能够与多数射频设备良好匹配，减少信号反射。“SYV”是国产同轴电缆的型号代码：S代表同轴射频电缆，Y代表聚乙烯（PE）绝缘，V代表聚氯乙烯（PVC）护套。后缀的“-1”通常指单层编织屏蔽结构，但在本文所述的高性能版本中，我们强调的是其在单层编织屏蔽基础上，结合其他屏蔽手段形成的“双重屏蔽”增强设计。100米的长度则为标准工程卷装，便于布线施工与成本核算。
二、 双重屏蔽：构筑信号传输的坚固防线

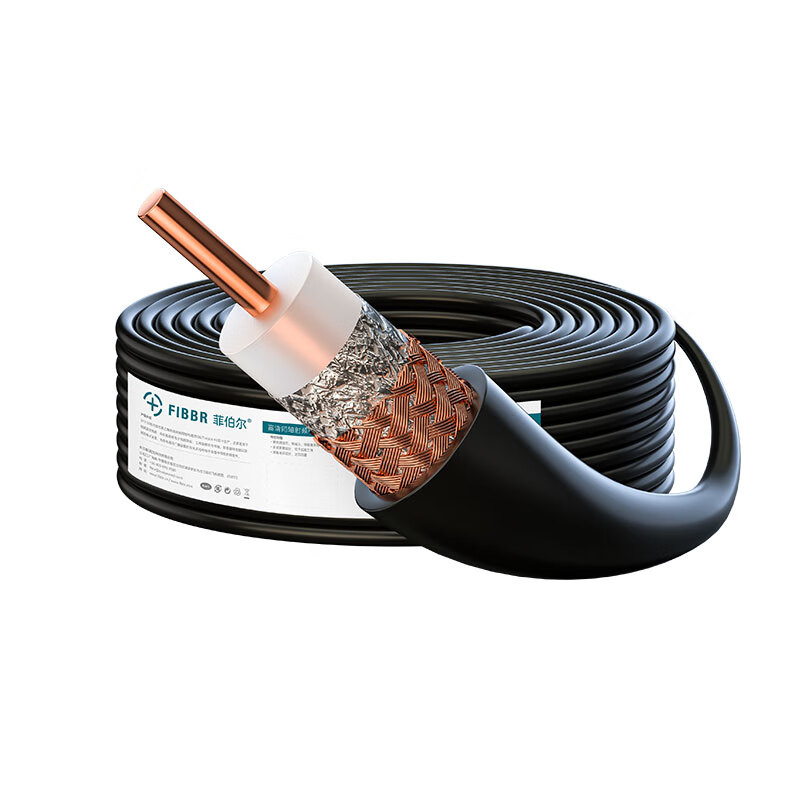

射频电缆的屏蔽性能直接决定了其抗外界电磁干扰（EMI）和防止内部信号泄露（RFI）的能力。5-1型SYV电缆所采用的双重屏蔽，通常由以下两层构成：
1. 第一层：高密度编织屏蔽网
这是最传统也是最核心的屏蔽层。由多股细铜丝或镀锡铜丝以极高的覆盖率（通常可达95%以上）编织而成。它构成了一个低电阻的金属笼，能够有效吸收和导走大部分来自外界的宽频电磁干扰，同时对内部导体辐射的信号进行良好的 confinement，防止信号泄露干扰其他设备。
2. 第二层：铝箔麦拉带/导电薄膜层
在绝缘层（聚乙烯）与外层编织网之间，增加一层完整的铝塑复合带（铝箔麦拉带）纵包或绕包。这层薄膜屏蔽的关键优势在于其 100%的覆盖度。它能完美填补编织网因网状结构不可避免存在的微小缝隙，针对高频干扰（尤其是GHz以上的频段）提供无死角的屏蔽。铝箔层与内部的编织网在电气上保持良好接触，共同形成一个更完整的屏蔽体。
双重屏蔽的协同效应：编织网提供了优异的机械强度和低频屏蔽效果，而铝箔层则专攻高频屏蔽漏洞。两者结合，使得电缆在从低频到高达数GHz的宽频范围内，都能表现出极高的屏蔽效能（通常可达100dB以上），特别适用于复杂电磁环境（如存在强电机、无线基站、工业设备等）下的高保真信号传输。
三、 电缆核心结构与传输性能
除了卓越的屏蔽，电缆的整体结构保证了其电气性能：
- 内导体：采用单根或多股绞合的优质无氧铜线，确保低损耗和良好的导电性。
- 绝缘层：实心聚乙烯（PE）介质，提供稳定的介电常数，支撑起精确的50欧姆阻抗，同时物理隔离内外导体。
- 外护套：黑色或灰色的PVC护套，提供耐磨、耐腐蚀、防紫外线及一定的阻燃保护，适应室内外多种敷设环境。
在100米的传输距离上，5-1型SYV双重屏蔽电缆能够有效控制信号衰减，保证如视频监控信号、无线设备馈线信号、中短距离天线信号等传输的强度与清晰度。
四、 典型应用场景
得益于双重屏蔽带来的高可靠性，该电缆广泛应用于：
- 闭路电视监控系统（CCTV）：保障长距离视频信号无干扰传输。
- 无线通信系统：作为基站与天线之间、或室内分布系统的跳线和连接线。
- 广播电视工程：用于摄像机、切换台等设备间的信号连接。
- 安防报警系统：传输敏感的射频或数据信号。
- 实验室及测试设备连接：要求高屏蔽效能的精密测量环境。
五、 选用与施工要点
在选购和使用时需注意：
- 确认阻抗匹配：务必确认设备接口为50欧姆阻抗。
- 检查屏蔽层质量：优质的电缆编织网应紧密均匀，铝箔层完整无破损。
- 连接器安装：安装BNC、N型等同轴连接器时，务必确保屏蔽层（尤其是编织网）与连接器外壳牢固、360度全接触连接，这是保证屏蔽效果的关键一步。劣质安装会导致屏蔽效能大幅下降。
- 弯曲半径：敷设时避免急弯，保持一定弯曲半径以防电缆机械损伤。
###
5-1型高频同轴电缆SYV-1-100米，通过其精心设计的双重屏蔽结构，在看似普通的线缆中构建了一个强大的电磁防护体系。它不仅是信号传输的通道，更是信号完整性的守护者。在电磁环境日益复杂的今天，选择一款具备优质双重屏蔽的射频电缆，是构建稳定、可靠通信与信号传输系统的基础保障。
