在广播、通信、监控以及各类射频（RF）信号传输系统中，选择合适的传输线缆是保障信号质量与系统稳定性的关键。SYV-75-9同轴电缆凭借其特定的结构设计与电气性能，成为中距离射频信号传输领域广泛应用且可靠的选择。
一、 型号解析与结构特点
“SYV-75-9”这一型号标识蕴含了其核心特性：
- SYV：代表电缆类型。S指射频同轴电缆，Y指绝缘层为聚乙烯（PE），V指护套为聚氯乙烯（PVC）。
- 75：指电缆的特性阻抗为75欧姆。这是视频传输（如闭路电视CCTV）、有线电视（CATV）及部分数据通信系统的标准阻抗，用于实现阻抗匹配，最大限度地减少信号反射和损耗。
- 9：指电缆绝缘层的外径约为9毫米，这通常意味着其中心导体的直径相对较粗，属于规格较大的同轴电缆。

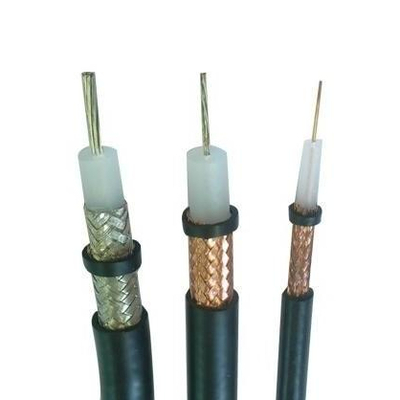

其典型结构从内到外包括：
- 内导体：通常为单根或多股镀锡铜线或铜包铝线，负责传输信号电流。
- 绝缘层：采用实心聚乙烯（PE）材料，均匀包裹内导体，决定电缆的阻抗，并提供物理支撑与隔离。
- 外导体（屏蔽层）：通常为铝塑复合带纵包加镀锡铜线编织网。这一双重屏蔽结构能有效隔离外部电磁干扰（EMI），并防止内部信号能量泄漏。
- 护套：黑色聚氯乙烯（PVC）外皮，提供机械保护、耐磨、耐候及阻燃性能。
二、 主要电气性能与传输优势
- 低衰减特性：相较于更细的同轴电缆（如SYV-75-5），SYV-75-9由于导体更粗、绝缘层更厚，在相同频率下的信号衰减（损耗）更低。这使得它特别适合传输高频信号（可达数百MHz甚至更高）或用于传输距离较长的场合（通常在200-500米范围内，具体取决于信号频率和要求）。
- 强抗干扰能力：高密度的编织屏蔽层与铝箔层相结合，提供了出色的电磁屏蔽效果。在复杂的电磁环境中（如靠近电力线、无线电发射源），能有效保证信号的信噪比，减少雪花、噪点或重影等现象。
- 稳定的阻抗匹配：75欧姆的标准阻抗，使其能够与众多通用的视频设备、分配器、放大器等顺畅连接，减少因阻抗不匹配导致的信号反射和驻波，确保图像清晰稳定。
三、 典型应用场景
SYV-75-9电缆因其平衡了性能、成本和耐久性，常被用于以下领域：
- 安防监控系统：作为模拟摄像机到DVR或较长距离传输的主干线缆。
- 有线电视（CATV）网络：用于支线或楼栋间的信号分配与传输。
- 公共广播系统：传输调频（FM）音频信号。
- 中距离的射频信号连接：如某些无线基站设备之间的连接、测试设备连接线等。
- 旧式或特定需求的视频系统：如部分工业可视化、医疗影像传输等。
四、 选用与施工注意事项
- 距离与频率权衡：虽然SYV-75-9损耗较低，但传输距离并非无限。对于高清或高频信号，仍需计算衰减值，必要时需加装信号放大器。
- 连接可靠性：必须使用高质量的75欧姆专用接头（如BNC、F头），并确保安装牢固、屏蔽层接触良好，避免引入接触电阻或屏蔽失效。
- 物理保护：尽管护套有一定强度，在户外或穿管敷设时，仍应避免过度弯折、拉伸或长期暴露于极端环境，以延长使用寿命。
- 技术演进考量：随着数字网络技术（如IP网络）的普及，在全新规划大规模系统时，需综合评估同轴电缆与网线/光纤方案的优劣。但对于既有系统改造、特定射频应用或对抗干扰要求极高的场景，SYV-75-9同轴电缆仍具有不可替代的价值。
****
SYV-75-9同轴电缆是一款经典、成熟的中规格射频传输线缆。它凭借75欧姆的标准阻抗、较低的信号衰减和 robust 的屏蔽设计，在模拟视频、射频信号的中距离可靠传输中扮演着重要角色。正确理解其性能边界并规范施工，是充分发挥其效能，构建稳定信号传输链路的基础。
