在无线通信、广播电视、雷达系统及射频测试领域，射频同轴电缆及其连接器扮演着至关重要的角色，负责高效、低损耗地传输高频信号。其中，F型连接器因其结构简单、成本低廉且性能可靠，在特定频段内被广泛应用。本文将聚焦于F818型射频电缆及其配套的F式双通连接器，解析其技术特性、优势与典型应用场景。
一、F式连接器与F818电缆概述

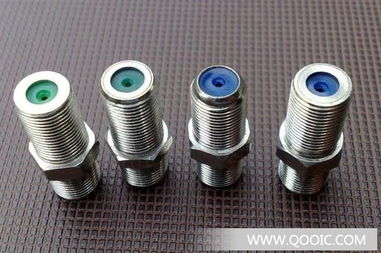

F型连接器是一种螺纹连接的同轴连接器，最初广泛用于有线电视（CATV）系统、卫星电视接收以及家庭宽带接入。其接口特征为螺纹耦合，通常用于连接75欧姆阻抗的电缆。"F式双通连接器"则是一种两端均为F型母头的直通适配器，用于将两根带有F型公头的电缆或设备端口直接、稳固地连接在一起，实现信号的无缝转接或延长。
F818通常指代一种特定规格的75欧姆射频同轴电缆。其命名可能来源于线缆的型号或规格代码，其物理结构通常由内导体（铜包钢或纯铜）、泡沫聚乙烯绝缘层、外导体（铝塑复合带+编织网）和PVC外护套构成。这种电缆在保证一定柔韧性的具有良好的屏蔽性能和较低的传输损耗，适用于高频信号的传输。
二、F818电缆与F式双通连接器的关键性能特点
- 阻抗匹配：F818电缆的标准特性阻抗为75欧姆，与F型连接器的设计阻抗完全匹配。这种匹配对于视频信号（如电视信号）和某些数字信号的传输至关重要，能有效减少信号反射，保证信号完整性。
- 频率范围：标准F型连接器的工作频率通常可达1 GHz，高性能版本可达2 GHz或更高。F818电缆的性能需与之匹配，其在推荐频段内（如5-1000 MHz）应具有稳定的衰减特性，能够满足大多数广播电视、卫星中频及宽带接入的频带要求。
- 连接可靠性与屏蔽性：F式双通连接器采用全金属外壳和螺纹锁紧机制，连接牢固，能提供良好的机械稳定性和抗振性。其金属结构确保了连续的360度屏蔽，与F818电缆的屏蔽层紧密结合，能有效抑制电磁干扰（EMI）和射频干扰（RFI），保证信号传输的纯净度。
- 低插入损耗与高回波损耗：优质的双通连接器和电缆组合应在工作频段内保持较低的插入损耗（信号通过时的衰减）和较高的回波损耗（衡量阻抗匹配程度，值越大越好），这对于长距离或高质量信号传输尤为关键。
- 便捷性与经济性：F型连接器安装相对简便，通常采用压接或拧接方式与电缆端接。双通连接器作为无源直通件，无需额外工具即可快速实现线路连接或扩展，且成本效益高。
三、主要应用领域
- 有线电视（CATV）网络：在家庭用户分配、楼栋放大器连接以及前端设备互联中，F818电缆配合F式双通连接器是延长线路、分支连接的标准配置。
- 卫星电视与卫星通信：用于连接卫星天线高频头（LNB）与接收机之间的中频信号传输线，以及接收机与调制器、分配器之间的连接。
- 宽带互联网接入：在基于同轴电缆的宽带接入（如DOCSIS技术）网络中，用于连接光节点、电缆调制解调器（CM）和用户终端。
- 安防监控系统：传输模拟或数字高清视频监控信号，尤其适用于需要较长传输距离且对成本敏感的场合。
- 射频测试与实验室环境：在需要75欧姆测试环境的场合，如某些视频设备测试、信号源与测试仪器之间的临时连接，F式双通连接器可作为灵活的转接工具。
四、选用与安装注意事项
- 阻抗一致性：务必确保整个传输链路（电缆、连接器、设备端口）阻抗均为75欧姆，混用50欧姆器件会导致严重的信号反射和衰减。
- 电缆质量：选择屏蔽性能好（如高编织密度）、衰减指标优的F818电缆，对于长距离传输尤为重要。
- 连接器质量：优先选择镀层良好、螺纹顺滑、内部接触件弹性好的双通连接器，劣质连接器是信号损耗和故障的主要来源。
- 安装工艺：端接F型接头时，应确保电缆剥离长度精确，内导体伸出适量，压接或紧固到位，避免短路或接触不良。连接双通时，螺纹应拧紧至适当力度，既保证电接触又防止过度拧紧损坏螺纹。
###
F818型射频同轴电缆与F式双通连接器的组合，是75欧姆射频传输系统中经久耐用、经济高效的解决方案。深入理解其技术特性和应用要点，有助于在广播电视、网络通信及相关工程实践中，构建稳定、可靠的信号传输链路，为各类视频与射频业务提供坚实的基础连接保障。
